SDA(Screen Design Aid) は DSPF の設計にとても便利な機能であるが、最近は画面の
表示テストにしか使っていない開発者が多いようである。
SDA は IBM のあるSE がたった一人で開発したとの噂があった。
SDA の使い方を覚えると、とても DSPFのソース・レベルで SEU を使ってデザインすることは
馬鹿らしくなるほど、便利な機能である。

SDA を使うに当たってのポイントは

オプションは 12 を選択
右寄せは >>>, 左寄せは <<<
不明は ?
フィールドを調べたり変更するには *
- から = へジャンプ移動

を覚えておくだけでよい。
たったこれだけのことで SDA で DSPF の編集をビジュアルに行うことができる。
それでは早速、SDA を開始しよう。
コマンド入力画面から、

STRSDA + [実行]

によって SDA を開始すると


                               画面設計機能 (SDA)

  次の中から 1 つを選択してください。

       1. 画面の設計
       2. メニューの設計
       3. 表示装置ファイルのテスト

の画面が表示されるのでオプション = 1.画面の設計 を選択する。
次に、


                                   設計画面

   選択項目を入力して，実行キーを押してください。

     ソース・ファイル . . . . .   QDSPSRC       名前，リストは F4 キー

     ライブラリー . . . . . . .   QTRSRC        名前， *LIBL, *CURLIB

     メンバー . . . . . . . . .   ANS002FM      名前，リストは F4 キー

のように打鍵して、DSPFのソース・メンバーを指定すると、


                              表示レコードの処理

    ファイル . . . . :   QDSPSRC                 メンバー  . . . . :   ANS002FM
    ライブラリー . . :   TRSRC                   ソース仕様タイプ  :   DSPF

    オプションを入力して，実行キーを押してください。
     1= 追加        2= 注記の編集         3= コピー         4= 削除
     7= 名前の変更  8= キーワードの選択  12= イメージの設計

   OPT  順序     レコード      タイプ    関連サブファイル   日付       DDS ｴﾗｰ

   12      10    DSPDTA01      RECORD                      05/04/13
           20    DSPHEAD       RECORD                      05/04/13

のような画面が表示されるので、修正したいレコードをオプション=12 で選択する。
始めに解説したように SDA ではオプション番号 = 12 を多用するので
迷ったらこのことを思い出して欲しい。

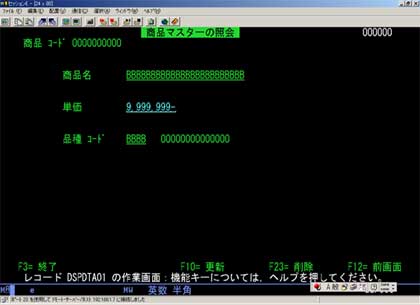

レコードを選択すると、SDA は次のような作業画面を表示する。

フィールドの左右への移動

フィールドの端に >>>>> または <<<<< を入力して実行キーを押すと
そのフィールドの表示位置を左右に移動させることができる。
例えば、商品名 >>>>> は、「商品名」を右方向に 5桁移動させることを意味している。
<<<<< 商品名　は「商品名」を左方向に 5桁移動させる。

フィールドのジャンプ移動

フィールドの先頭に「-」を打鍵して、移動させたい先の位置に「=」を打鍵して実行キーを
押せば、そのフィールドを別の行のどの位置にでもジャンプ移動させることができる。

フィールドの複製

- と = でジャンプ移動できるが、移動先の位置を「=」ではなく「==」で示すと移動でなく
複製となる。

フィールド名の調査

フィールドの名前を調べたいときは、フィールドの先頭に文字「?」を打鍵して実行キーを
押せば、そのフイールド名が画面の左下に表示される。

フィールド属性や表示方法の変更

編集を追加したり、表示の方法を変更したいときはフィールドの先頭に文字「*」を打鍵して
実行キーを押すと、任意の変更を行うことができる。

新しいフィールドの追加

画面上に新しいフィールドを追加するには、

文字フィールド	入力用 BBBBBBB または B(10)
	出力用 OOOOOOO または O(10)
数字フイールド	入力用 9999999 または 9(7)
	出力用 6666666 または 6(7)

他のデータ・ベースからのフィールドの取り込み

F10キーを押せば既存のデータ・ベースのフィールドを取り込むことができる。

【解説】

SDA は上記の操作だけで、ほとんどのことが行える。
SDA の操作は難しいものと思ってはいないだろうか？
もし初めて SDA を使ったのであれば「目からウロコ」の気になるのではないだろうか？
SDA ではザファイルも扱うことができるし、メニュー画面も編集することができる。
要は慣れることであるので、是非 SDA の使用をマスターして頂きたい。
DSPF の編集が苦痛でなくなるのは請け合いである。
